Descrição

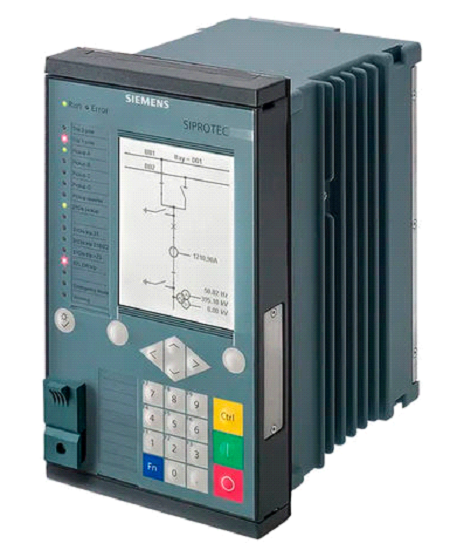

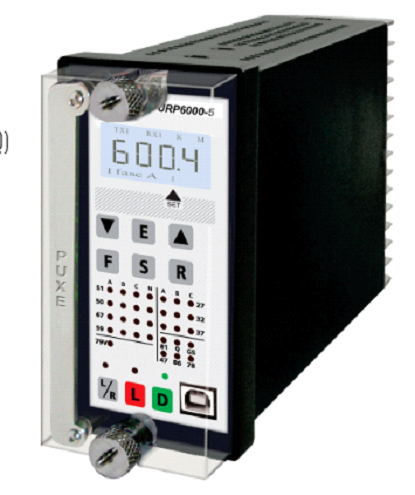

O relé de proteção é um dispositivo elétrico inteligente que monitora continuamente as condições de um sistema elétrico, como corrente, tensão, frequência e temperatura. Quando detectar alguma anomalia ou condição que possa causar danos ao equipamento ou à rede, ele dispara uma ação de proteção, como desligar um circuito ou acionar um alarme.
Para que serve um relé de proteção?
A principal função de um relé de proteção é garantir a segurança e a continuidade do funcionamento de um sistema elétrico. Ele protege os equipamentos contra:
- Curto-circuito: Uma conexão elétrica acidental entre dois condutores que causa uma corrente elevada.
- Sobrecarga: Quando a corrente elétrica excede o valor nominal do equipamento por um período prolongado.
- Falta de fase: Quando uma das fases da alimentação é perdida.
- Subtensão: Quando a tensão da rede elétrica cai abaixo de um valor pré-determinado.
- Sobretensão: Quando a tensão da rede elétrica excede um valor pré-determinado.
- Falta para terra: Quando ocorre um contato entre um condutor elétrico e a terra.
Como funciona um relé de proteção?
- Monitoramento: O relé mede continuamente as grandezas elétricas do sistema.
- Comparação: Compara os valores medidos com os valores de referência pré-definidos.
- Detecção de falhas: Se os valores medidos ultrapassarem os limites estabelecidos, o relé detecta uma falha.
- Acionamento: O relé envia um sinal para um dispositivo de comutação (como um disjuntor) para isolar a falha.
Tipos de relés de proteção:
Existem diversos tipos de relés de proteção, cada um especializado em detectar um tipo específico de falha. Alguns dos tipos mais comuns são:
- Relé de sobrecorrente: Protege contra sobrecargas e curto-circuitos.
- Relé de subtensão: Protege contra quedas de tensão.
- Relé de sobretensão: Protege contra picos de tensão.
- Relé de terra: Protege contra faltas de terra.
- Relé diferencial: Compara as correntes de entrada e saída de um equipamento para detectar falhas internas.
Trabalhamos com as melhores marcas, como Pextron e Schneider.
