Descrição
Os transformadores de potencial (TPs) e os transformadores de corrente (TCs) são componentes cruciais em sistemas elétricos de potência. Eles desempenham um papel fundamental na medição, proteção e controle desses sistemas, permitindo que equipamentos de medição e proteção operem em níveis de tensão e corrente seguros e compatíveis.

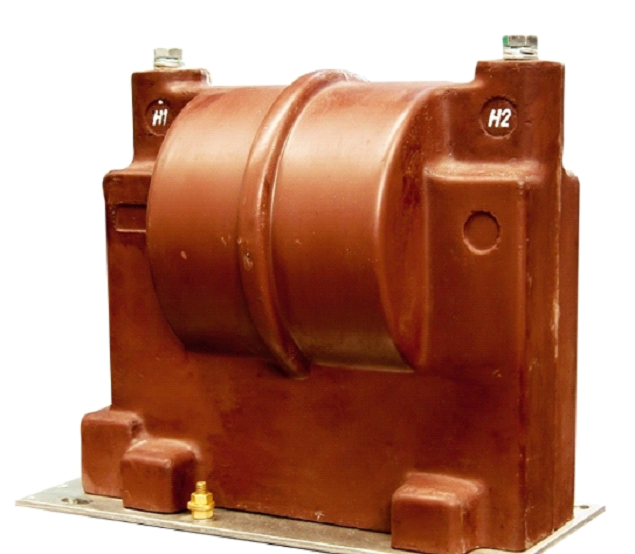

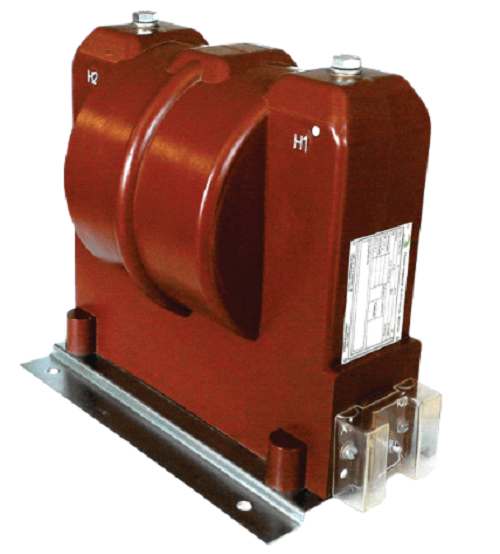

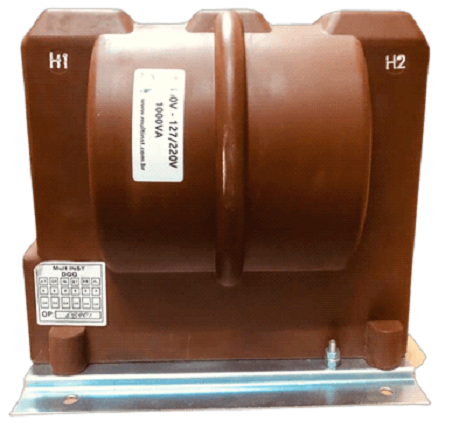

Transformador de Potencial (TP)
- Função: Redução dos níveis de alta tensão para os níveis de operação, em baixa tensão, do sistema de proteção da cabine (disjuntores e relés de segurança).
- Princípio de funcionamento: Baseia-se no princípio da transformação eletromagnética, onde uma tensão induzida no enrolamento secundário é proporcional à tensão no enrolamento primário.
- Aplicações:
- Alimentação de voltímetros, wattímetros e relés de proteção.
- Isolamento elétrico entre o circuito de alta tensão e os equipamentos de medição e proteção.
- Fornecimento de tensão para circuitos de controle e sinalização.
Transformador de Corrente (TC)
- Função: Reduz a corrente de alta intensidade do sistema elétrico para um nível seguro para a conexão de amperímetros, relés de proteção e outros equipamentos.
- Princípio de funcionamento: Baseia-se no princípio da transformação eletromagnética, onde uma corrente induzida no enrolamento secundário é proporcional à corrente no enrolamento primário.
- Aplicações:
- Alimentação de amperímetros, relés de proteção e equipamentos de medição de energia.
- Proteção de circuitos e equipamentos contra sobrecorrentes.
- Medição de energia elétrica.
Diferenças entre TPs e TCs
| Característica | Transformador de Potencial (TP) | Transformador de Corrente (TC) |
| Grandeza medida | Tensão | Corrente |
| Relação de transformação | Tensão secundária menor que a primária | Corrente secundária menor que a primária |
| Enrolamento primário | Conectado em série com a carga | Conectado em série com a linha |
| Enrolamento secundário | Conectado em paralelo com o circuito de medição | Conectado em série com o circuito de medição |
